高壓電器與低壓電器

電器分為高壓電器和低壓電器。低壓電氣一般是指在交流50Hz、額定電壓1200V、直流額定電壓1500V及以下的電路中起通斷、保護、控制或調節作用的電器產品。

在大多數行業應用以及人們的日常生活當中，一般使用低壓供電，使用低壓設備，因此低壓電器使用十分廣泛，直接影響了供電系統以及控制系統的質量。

低壓電器按照動作方式分，可以分為手動電器和自動電器；按用途分，可以分為控制電器、主令電器、保護電器、執行電器、配電電器。我們從空氣斷路器開始講起。

空氣斷路器是什么？有什么優點？

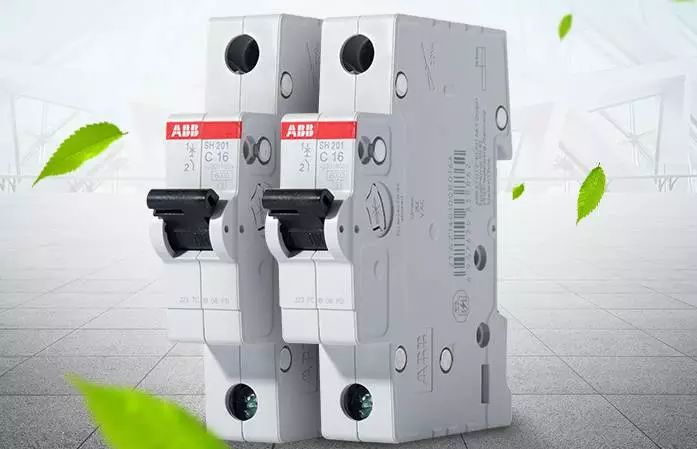

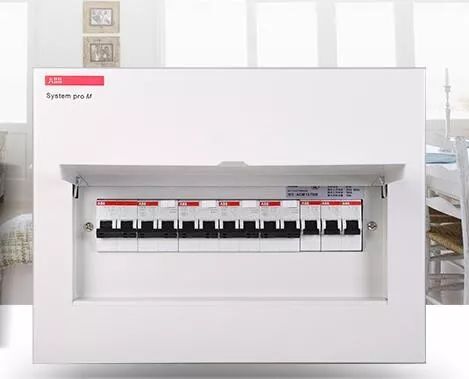

上面這張圖是不是很眼熟？沒錯，在家里的配電箱中我們經常能看到它的身影，我們經常說的跳閘，就是這個器件在起保護作用。

空氣斷路器又叫自動空氣開關，簡稱斷路器。是低壓配電網絡和電力拖動系統中常用的一種配電電器。它集控制和多種保護功能于一體，在正常情況下可以用于不頻繁接通和斷開電路以及控制電動機的運行。當電路中發生短路、過載和失壓等故障時，能自動切開故障電路，保護線路和電器設備。

空氣斷路器的優點是操作安全、安裝方便、工作可靠、兼顧多種保護、動作后不需要更換元件，因此得到廣泛的應用。

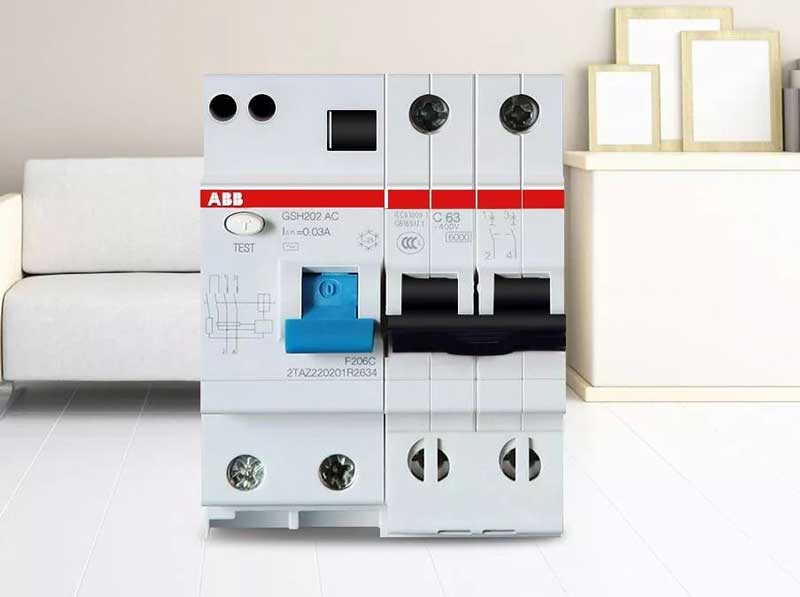

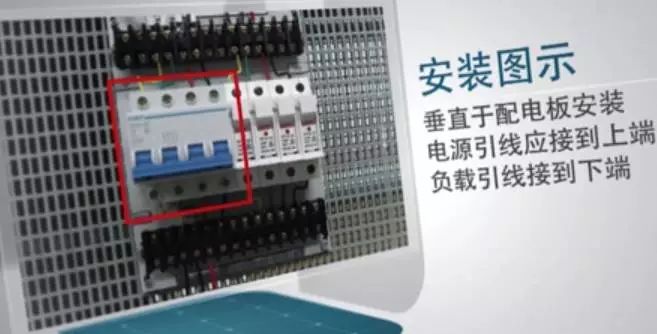

安裝時，空氣斷路器應垂直于配電板安裝，電源引線接至上端，負載引線端接至下端。

空氣斷路器的表示方法和工作原理

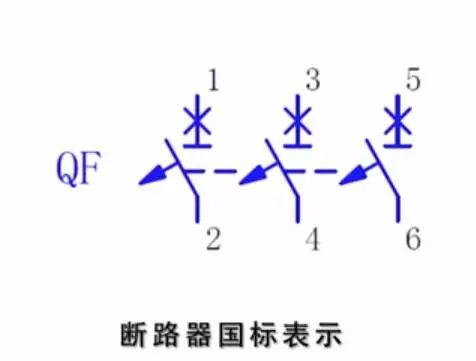

學習一個新的器件，我們應從它的表示方法入手，根據國標，它的文字符號是用QF表示，圖形符號如下圖所示：

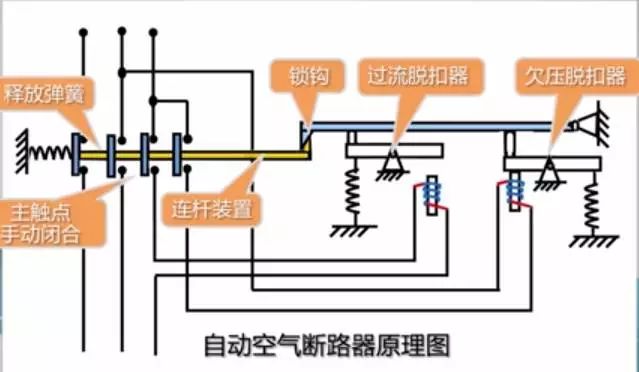

接下來我們通過空氣斷路器的原理圖，來學習一下它是如何工作的。

斷路器中的觸電部分俗稱主觸點，它一般由操作機構手動或電動合閘，然后由自動脫口機構將主觸點鎖在合閘位置上，以確保電路的正常接通。如果電路發生故障，自由脫扣機構在其他脫扣器的推動下動作，使鉤子脫開，于是主觸點在彈簧作用下，迅速分斷起到保護作用。過流脫扣器的線圈和主電路串聯，采樣通過主電路的電流信號；欠電壓脫扣器的線圈與電路并聯，采樣電路的電壓信號。

空氣斷路器的選用與檢測

據不完全統計，我國生產120多個系列，600多個品種，上萬個規格的開關電器，這些開關電器具有不同的使用用途和使用條件，因而有不同的選用方法，但總體而言應該遵循以下兩個原則：

1. 安全原則：使用安全可靠是對任何開關電器的基本要求，保證電路和用電設備的可靠運行，是使生產和生活得以正常進行的重要保障。

2. 經濟原則：經濟性考慮又可分開關電器本身的經濟價值和使用開關電器產生的價值。前者要求選擇得合理、適用；后者則考慮在運行中必須可靠，而不致因故障造成停產或損壞設備，危及人身安全等構成的經濟損失。

具體而言，空氣斷路器的主要參數有：額定電壓、額定電流、極數、脫扣器類型及其整定電流范圍、分斷能力、動作時間等，因此使用空氣斷路器時應注意以下幾點具體原則：

A. 額定電壓應不小于線路或設備額定工作電壓，對于配電線路應注意區別電源端保護還是負載端保護;

B. 額定電流應不小于負載工作電流；若使用環境溫度高，應適當增大其額定電流值;

C. 自動開關的通斷能力應不小于電路的最大短路電流。

器件在使用之前必須進行必要的檢測與測量。

首先對器件機械部件進行檢查，外觀應無明顯破損，各部件完好；

然后對可動部件進行操作檢查，將斷路器合閘、分閘，操作是否平順、正常；

再使用萬用表通斷檔進行測量，在空氣斷路器分閘的狀態下，分別測量四路兩端。萬用表不發出聲響，顯示屏顯示為“1”表面觸點斷開；

最后，在空氣斷路器合閘的狀態下，分別測量4路的通斷情況，正常狀態下萬用表發出蜂鳴，表明觸點閉合聲。
